A Tipi
KAUÇUK
Malzeme : NR – SBR – CR – NBR – EPDM
Sertlik : 45 – 57 – 70 Shore A
Sertlik Toleransı : ± 5 Shore A
METAL
Malzeme : DIN EN 10111-98
Kaplama : DIN EN 12329-Fe // Zn // C Cr+3 Çinko Kaplama
Açıklama

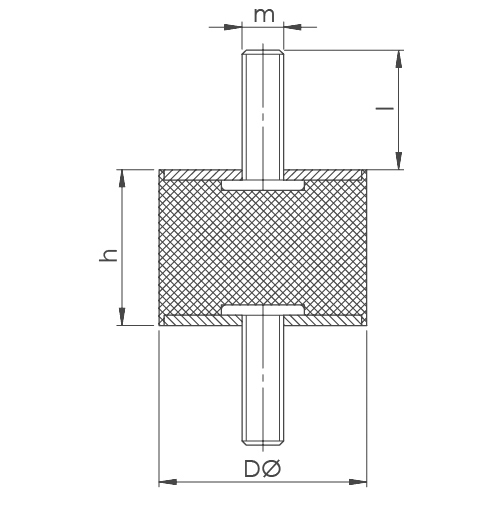

| Ref Nr. | DØ | h | m | l | COMPRESSION STIFNESS N/mm | ||
| Tip-A | mm | mm | metric | mm | 45 Sh | 57 Sh | 70 sh |
| 01-00607 | 6 | 7 | M3 | 6 | – | – | – |
| 01-00806 | 8 | 6 | M3 | 6 | 9,4 | 29,1 | 37,6 |
| 01-00808 | 8 | 8 | M3 | 6 | 13,5 | 37,9 | 55,5 |
| 01-01010 | 10 | 10 | M4 | 10 | 20,8 | 42,2 | 60,8 |
| 01-01012 | 10 | 12 | M4 | 10 | 18,8 | 36,7 | 53,6 |
| 01-01015 | 10 | 15 | M4 | 10 | 15 | 32,9 | 46,1 |
| 01-01020 | 10 | 20 | M4 | 10 | 13,2 | 28,2 | 39,5 |
| 01-01310 | 13 | 10 | M5 | 10 | 58,5 | 110,3 | 163,8 |
| 01-01508 | 15 | 8 | M4 | 10 | 95,9 | 175,8 | 260,4 |
| 01-01510 | 15 | 10 | M4 | 10 | 76,7 | 141,7 | 212,3 |
| 01-01515 | 15 | 15 | M4 | 10 | 26,4 | 56,5 | 91,8 |
| 01-01520 | 15 | 20 | M4 | 10 | 17,2 | 44,6 | 79,1 |
| 01-01530 | 15 | 30 | M4 | 10 | 13,5 | 23 | 32,5 |
| 01-02008 | 20 | 8 | M6 | 16 | 126 | 215,3 | 338,4 |
| 01-02010 | 20 | 10 | M6 | 16 | 116,6 | 197,4 | 326,2 |
| 01-02012 | 20 | 12 | M6 | 16 | 97,4 | 160,1 | 251,3 |
| 01-02013 | 20 | 13 | M6 | 16 | 97,4 | 160,1 | 251,3 |
| 01-02015 | 20 | 15 | M6 | 16 | 78,3 | 122,8 | 176,3 |
| 01-02020 | 20 | 20 | M6 | 16 | 47 | 94 | 115,2 |
| 01-02025 | 20 | 25 | M6 | 16 | 33,8 | 35,9 | 79,4 |
| 01-02030 | 20 | 30 | M6 | 16 | 31,2 | 44,1 | 67,3 |
| 01-02510 | 25 | 10 | M6 | 18 | 385,4 | 648,6 | 927,8 |
| 01-02515 | 25 | 15 | M6 | 18 | 116,2 | 211,5 | 272,6 |
| 01-02520 | 25 | 20 | M6 | 18 | 80,7 | 130,5 | 185,7 |
| 01-02525 | 25 | 25 | M6 | 18 | 55,5 | 89,8 | 141 |
| 01-02530 | 25 | 30 | M6 | 18 | 42,4 | 67,2 | 97,3 |
| 01-02535 | 25 | 35 | M6 | 18 | 34,9 | 57,8 | 64,4 |
| 01-03010 | 30 | 10 | M8 | 23 | 437,1 | 669,3 | 788,7 |
| 01-03015 | 30 | 15 | M8 | 23 | 250 | 456,8 | 658 |
| 01-03020 | 30 | 20 | M8 | 23 | 126 | 190,8 | 281,1 |
| 01-03025 | 30 | 25 | M8 | 23 | 84,1 | 129,1 | 191,4 |
| 01-03028 | 30 | 28 | M8 | 23 | 68,3 | 111,8 | 164,2 |
| 01-03030 | 30 | 30 | M8 | 23 | 57,8 | 100,3 | 146,1 |
| 01-03035 | 30 | 35 | M8 | 23 | 52,6 | 90,2 | 124,1 |
| 01-03040 | 30 | 40 | M8 | 23 | 47,9 | 84,6 | 118,4 |
| 01-03045 | 30 | 45 | M8 | 23 | 42,3 | 79 | 115,6 |
| 01-04015 | 40 | 15 | M8 | 23 | 233,1 | 428,6 | 817,8 |
| 01-04020 | 40 | 20 | M8 | 23 | 211,5 | 295,2 | 695,6 |
| 01-04023 | 40 | 23 | M8 | 23 | 191,8 | 263,2 | 586,6 |
| 01-04025 | 40 | 25 | M8 | 23 | 182,4 | 261,3 | 550,8 |
| 01-04028 | 40 | 28 | M8 | 23 | 175,2 | 241 | 361,9 |
| 01-04030 | 40 | 30 | M8 | 23 | 120,9 | 196 | 281,8 |
| 01-04035 | 40 | 35 | M8 | 23 | 120,3 | 167,3 | 253,8 |
| 01-04040 | 40 | 40 | M8 | 23 | 78,6 | 125,6 | 182,4 |
| 01-04045 | 40 | 45 | M8 | 23 | 83,8 | 117,5 | 179,2 |
| 01-04535 | 45 | 35 | M8 | 23 | 161,6 | 223,8 | 337,9 |
| 01-05015 | 50 | 15 | M10 | 28 | 677,7 | 1264,3 | 1918,5 |
| 01-05020 | 50 | 20 | M10 | 28 | 502,2 | 930 | 1498,2 |
| 01-05025 | 50 | 25 | M10 | 28 | 298,5 | 543,6 | 792,2 |
| 01-05030 | 50 | 30 | M10 | 28 | 204,6 | 369,2 | 531 |
| 01-05035 | 50 | 35 | M10 | 28 | 202,9 | 280,2 | 422 |
| 01-05040 | 50 | 40 | M10 | 28 | 136,7 | 242,7 | 344,1 |
| 01-05043 | 50 | 43 | M10 | 28 | 124,2 | 210,6 | 317,1 |
| 01-05045 | 50 | 45 | M10 | 28 | 111,6 | 178,6 | 290,2 |
| 01-05050 | 50 | 50 | M10 | 28 | 95,8 | 160,9 | 247,4 |
| 01-06020 | 60 | 20 | M10 | 28 | 891,1 | 1177,8 | 1712,7 |
| 01-06025 | 60 | 25 | M10 | 28 | 661,8 | 881,7 | 1290,6 |
| 01-06030 | 60 | 30 | M10 | 28 | 432,4 | 585,6 | 868,6 |
| 01-06035 | 60 | 35 | M10 | 28 | 318,7 | 435,2 | 651,4 |
| 01-06040 | 60 | 40 | M10 | 28 | 251 | 346,9 | 521,7 |
| 01-06045 | 60 | 45 | M10 | 28 | 207,7 | 288,6 | 436,2 |
| 01-06050 | 60 | 50 | M10 | 28 | 131,6 | 188 | 470 |
| 01-06535 | 65 | 35 | M12 | 37 | 397,2 | 540,5 | 805,1 |
| 01-07015 | 70 | 15 | M12 | 37 | 961,6 | 1504 | 3008 |
| 01-07025 | 70 | 25 | M12 | 37 | 651 | 910 | 1931,3 |
| 01-07030 | 70 | 30 | M12 | 37 | 664,6 | 890,2 | 1309,4 |
| 01-07035 | 70 | 35 | M12 | 37 | 475,6 | 645,8 | 958,8 |
| 01-07040 | 70 | 40 | M12 | 37 | 368,5 | 504,8 | 754,8 |
| 01-07050 | 70 | 50 | M12 | 37 | 253,8 | 351,6 | 445,6 |
| 01-07060 | 70 | 60 | M12 | 37 | 171,1 | 206,8 | 366,6 |
| 01-07070 | 70 | 70 | M12 | 37 | 150,4 | 178,6 | 293,3 |
| 01-07530 | 75 | 30 | M12 | 37 | 614,8 | 961,6 | 1554,8 |
| 01-07535 | 75 | 35 | M12 | 37 | 376 | 658 | 1034 |
| 01-07550 | 75 | 50 | M12 | 37 | 261,3 | 470,6 | 683,6 |
| 01-07555 | 75 | 55 | M12 | 37 | 226,9 | 408,3 | 594,3 |
| 01-07570 | 75 | 70 | M12 | 37 | 115,5 | 182 | 371 |
| 01-08030 | 80 | 30 | M14 | 37 | 981,4 | 1301,9 | 1900,7 |
| 01-08040 | 80 | 40 | M14 | 37 | 517,9 | 708,8 | 1053,7 |
| 01-08050 | 80 | 50 | M14 | 37 | 432,4 | 593,8 | 885,2 |
| 01-08080 | 80 | 80 | M14 | 37 | 177,7 | 249,1 | 379,8 |
| 01-10030 | 100 | 30 | M16 | 42 | 2379,1 | 3090,7 | 4431,2 |
| 01-10040 | 100 | 40 | M16 | 42 | 916,1 | 1817,2 | 2709,1 |
| 01-10050 | 100 | 50 | M16 | 42 | 595,2 | 1239,7 | 1519,6 |
| 01-10055 | 100 | 55 | M16 | 42 | 492,9 | 878,9 | 1239,7 |
| 01-10070 | 100 | 70 | M16 | 42 | 337,4 | 617,3 | 884 |
| 01-10075 | 100 | 75 | M16 | 42 | 285,5 | 530,1 | 765,4 |
| 01-10080 | 100 | 80 | M16 | 42 | 260,4 | 476,2 | 690,1 |
| 01-15050 | 150 | 50 | M20 | 45 | 1416,8 | 2473,4 | 3685,2 |
| 01-15060 | 150 | 60 | M20 | 45 | 1324,3 | 2312 | 3444,7 |
| 01-15075 | 150 | 75 | M20 | 45 | 799,8 | 1153,2 | 2079,5 |
| 01-150100 | 150 | 100 | M20 | 45 | 914,3 | 1674,6 | 2380,4 |
| 01-200100 | 200 | 100 | M20 | 45 | 1039,7 | 1903,7 | 2705,4 |
